Montages-Kits/Hotspot MMDVM, optimisez votre BER (Bit
Error Rate)

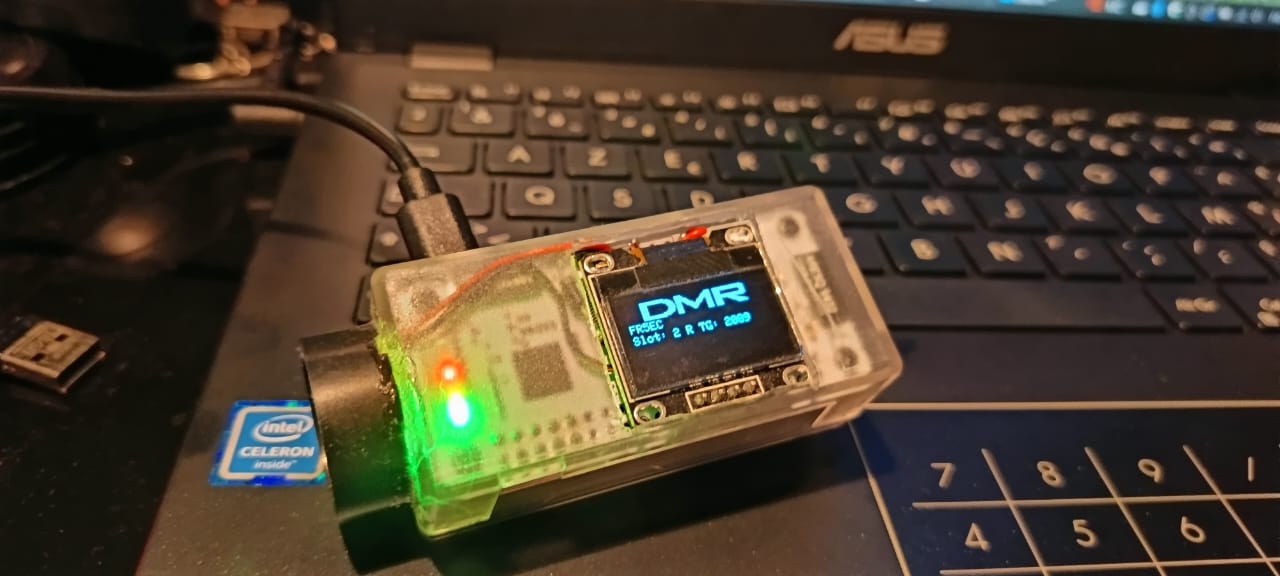

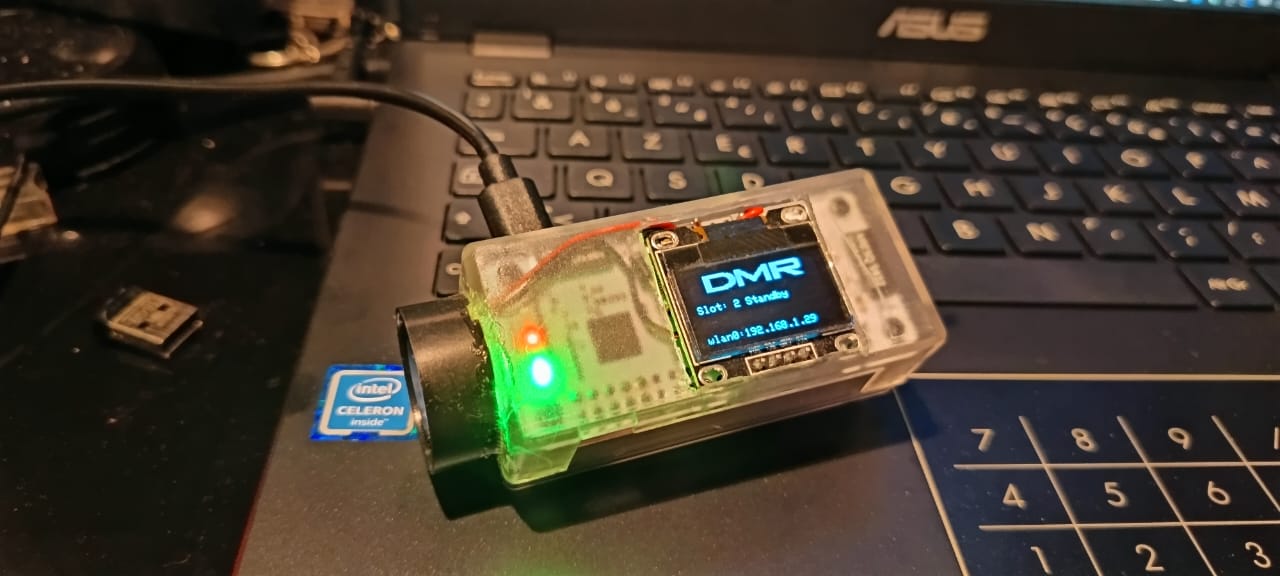

L'engin dans sa boite,
NB : à gauche le
ventilateur rond est collé à la cyanolite uniquement sur la coque de la face
avant pour permettre un démontage facile.
Crédit photo FR5EC

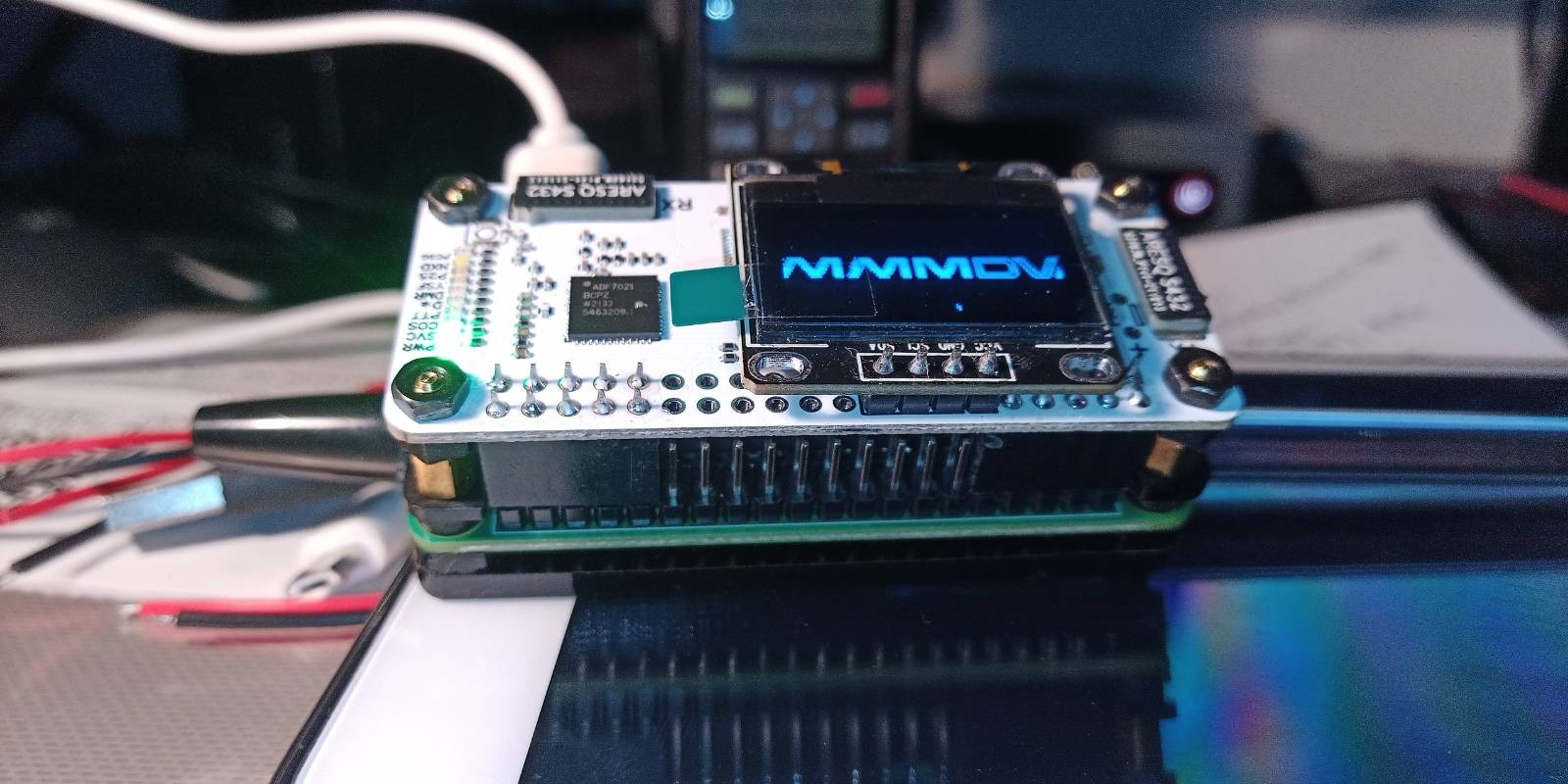

Mon second Hotspot est monté autour d'une carte Raspberry PI zéro w.
Après avoir suivi mon tuto : "Monter
un Hotspot MMDVM", à présent, votre Hotspot est monté et il fonctionne,
l'objectif est presque atteint !
Un dernier détail, à l'issu de vos
premiers QSO, il est conseillé de vérifier si votre BER est proche de 0 sur
votre "Dashboard", car plus le taux est faible (tend vers 0),
moins il y aura de pertes
de paquets lors de la transmission.
Comment optimiser votre BER s'il
est trop élevé ?
C'est possible sur le menu du Dashboard, mais c'est tellement plus amusant de
passer en mode expert...
- Paramétrage de votre TX :
Tout d'abord, il vous faut enrichir votre CodePlug en rajoutant le TG9, avec un code color 1, un Time slot 1 (TS1) et
surtout la même fréquence que votre Hotspot. Lol
Allumez votre tranceiver, branchez le câble de liaison vers le port USB du
PC, lancez le logiciel livré avec le TX, mettez à jour votre code plug, puis chargez le sur votre TX.
Une fois terminé la maj de votre TX,
positionnez-vous sur le TG9.
- Paramétrage de
votre Pi-Star :
Lancer dans votre navigateur http://pi-star.local,
puis ouvrir : "Configuration",
puis "Expert",
puis enfin "MMDMVHost",
vous
positionner dans la section "Modem" et vérifier que les valeurs du TXOffset et
RXOffset sont bien à 0, (afin de ne pas fausser les mesures).
lancer "SSH
Access",
saisir le login et le mot de passe :
pi-star login:
pi-star
Password: raspberry
lancer la
commande sudo pour ouvrir le logiciel mmdvmcal :
pi-star@pi-star(ro):~$ sudo pistar-mmdvmcal
NB : C'est le programme
mmdvmcal qui va générer une note vers le TX positionné sur le TG9 dans la suite
du paramétrage.
A présent vous êtes dans
l'application "mmdvmcal",
-
taper la lettre "e", puis
saisir la fréquence Fd, sur 9 chiffres sans point ni virgule,
par exemple : Fd = 434945000.
-
taper la lettre "M", puis
taper la barre Espace, vous entendrez alors la tonalité DMR dans votre TX,
(sinon pensez augmenter le volume BF)
-
taper la touche "f" plusieurs
fois jusqu'à ce que la tonalité disparaisse et noter la fréquence par exemple f
= 434943450
-
taper la touche "F" plusieurs
fois jusqu'à ce que la tonalité réapparaisse, puis disparaisse à nouveau et
noter la fréquence par exemple F = 434947000
La formule de
calcul est : TxOffset = RxOffset = Fd - ((F+f)/2) = -225 à noter...
Lancer de nouveau
http://pi-star.local,
ouvrir :
"Configuration", "Expert",
puis enfin "MMDMVHost",
dans la section "Modem"
saisir : "-225" dans TXOffset et RXOffset.
A présent votre BER
est optimisé !
PS : (chez moi, il s'affiche à 0% !)
73 de FR5EC Jean-Claude
